Leírás

Szenzortípusok és csatlakoztatás

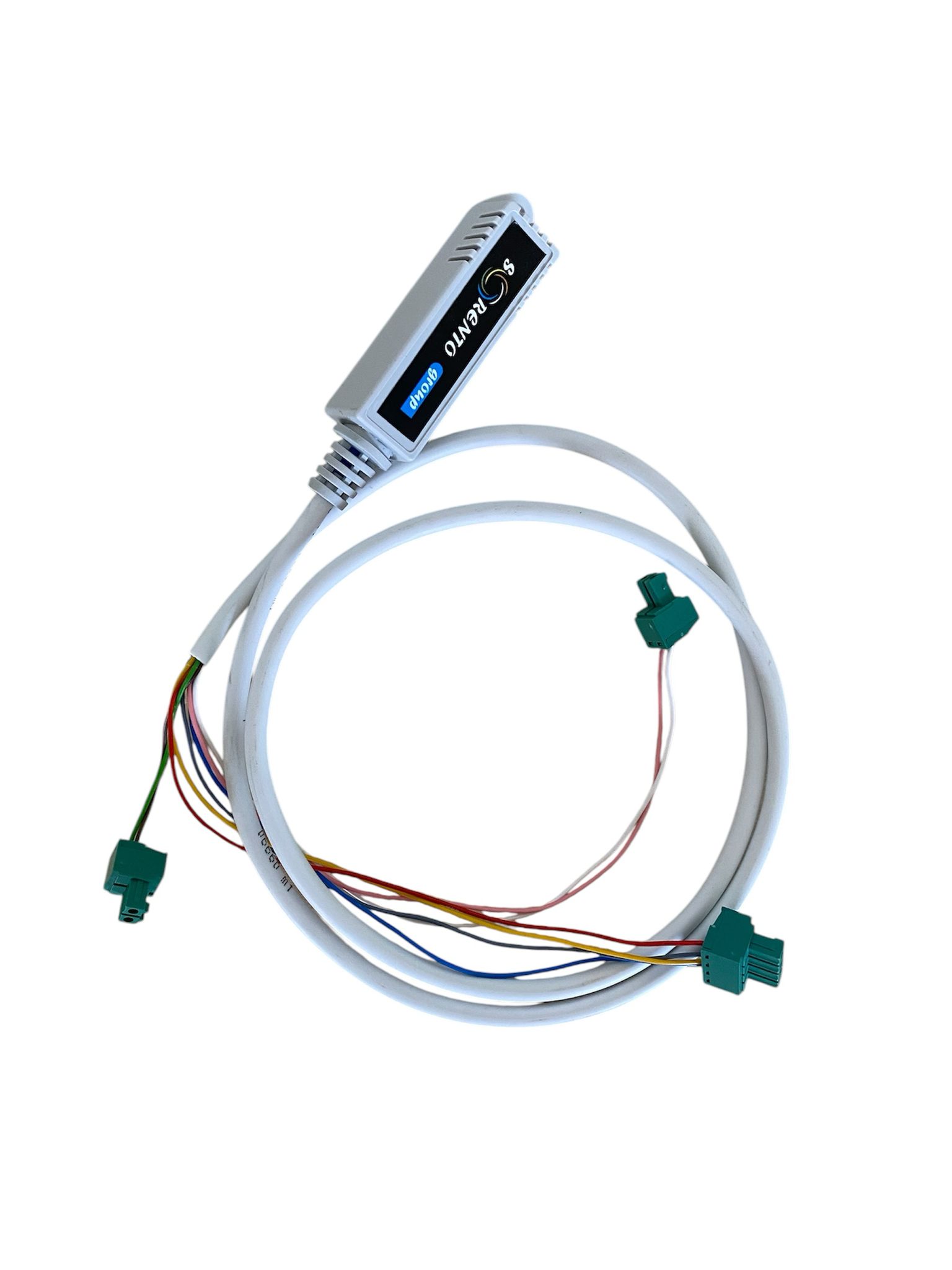

A szenzortip modul több környezeti paraméter egyidejű, nagy pontosságú és megbízható mérésére lett tervezve. Az egyes kábelek színkódoltak, hogy biztosítsák a szenzorok helyes bekötését, valamint a terepi rendszerekben történő stabil, hosszú távú működést. A megfelelő kábelezés elengedhetetlen a pontos mérési eredményekhez és az automatizálási vagy IoT platformokba történő zökkenőmentes integrációhoz.

Fényérzékelő (LDR) – Rózsaszín és fehér vezetékek

A fényérzékelő a rózsaszín és fehér vezetékeken keresztül csatlakozik.
A környezeti fényerősséget érzékeli, és lehetővé teszi az alábbi intelligens funkciókat:

• Automatikus világításvezérlés

• Üvegházi árnyékolás aktiválása

• Fényalapú öntözési vagy energiaoptimalizálási logika

Hőmérséklet-érzékelő (NTC) – Barna és zöld vezetékek

Ez az analóg alapú hőmérséklet-érzékelő barna és zöld vezetékeket használ.
Ideális a következők pontos mérésére:

• Környezeti hőmérséklet

• Talaj- vagy szekrényhőmérséklet (külső elhelyezés esetén)

• Klímaalapú automatizálási indítók (ventilátor / fűtés / szellőzés vezérlés)

Digitális hőmérséklet- és páratartalom-érzékelő – Kék, sárga, szürke, piros (I²C)

Ez a digitális szenzor az I²C protokollt használja, és az alábbi vezetékeken keresztül csatlakozik:

• Kék – SDA (adatvezeték)

• Sárga – SCL (órajel)

• Szürke – GND (föld)

• Piros – 5V tápfeszültség

Nagy pontosságú, stabil digitális mérési adatokat biztosít, és ideális az alábbi alkalmazásokhoz:

• Üvegházi páratartalom mérése

• Raktárhelyiségek levegőminőségének nyomon követése

• IoT-alapú klímaadat-naplózás

🧰 Telepítés és bevált gyakorlatok

A helyes kábelezés biztosítja a szenzorok maximális teljesítményét.
A telepítés során erősen ajánlott:

• A videós telepítési útmutató követése

• A vezetékek színének és a csatlakozópontok jelöléseinek ellenőrzése a feszültség alá helyezés előtt

• Kültéri vagy zord környezetben a megfelelő vízszigetelés és kábelrögzítés biztosítása

Ezek betartása hozzájárul a környezeti megfigyelőrendszer hosszú távú, megbízható és optimális működéséhez.
